D.I.Y. Vezel illumination Center Console
« เมื่อ: 28 เม.ย. 2017, 00:30:30 »
 Share
D.I.Y. Vezel illumination Center Console



พึ่งได้ของมาเมื่อวันพุธ จากร้านคุณ auan  http://www.hondahrvclub.com/index.php?action=profile;u=5171;area=showposts;sa=messages ในราคา 5,500 บาท ที่ผ่านมาก็จัดเลย อดใจไม่ไหว

เริ่มแรกก็รื้อครับ
- ถอดแผงแอร์
อันดับแรก เปิดฝาเก๊ะเก็บของครับ

อันดับต่อไป ใช้มือออกแรงดึงเลยครับ ใช่แรงและใจล้วนๆ
ทั้งหมดจะยึดด้วยพุกพลาสติก

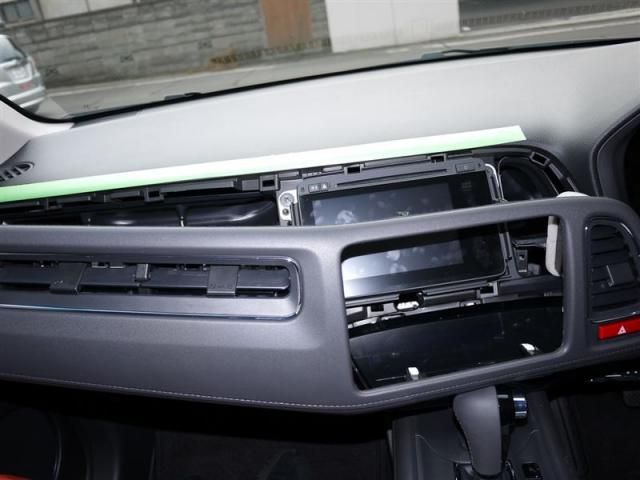

ค่อยๆไล่จากด้านซ้าย เข้ามาถึงตัววิทยุ
แล้วก็ดึงปลั๊กไฟฉุกเฉินออกครับ


ปิดฝาเก๊ะไว้ก่อน จะได้เพิ่มพื้นที่ทำงาน หรือจะขันน็อตถอดออกเลยก็ได้ครับ
แต่แค่ปลดล็อคจอไม่ต้องถอดก็ได้

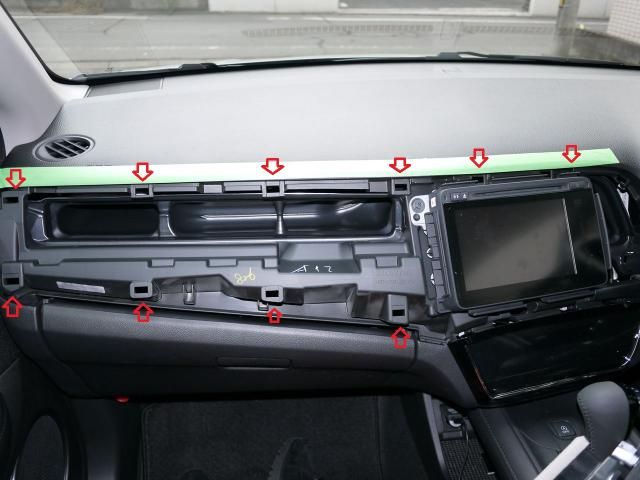

ลูกศรสีแดงคือตำแหน่งพุกครับ
  Cr.เฮียชัย


-ถอดแผงใต้พวงมาลัย แผงใต้ลิ้นชักหน้า ลิ้นชัก และคอนโทรลแอร์

ถอดแผงใต้พวงมาลัย

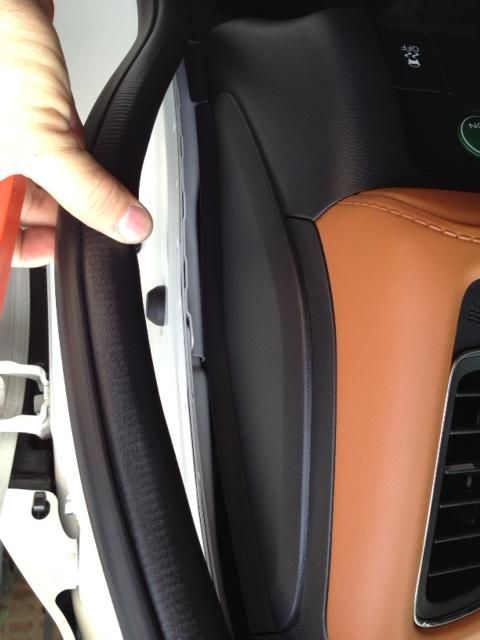

ดึงขอบยางข้างประตู

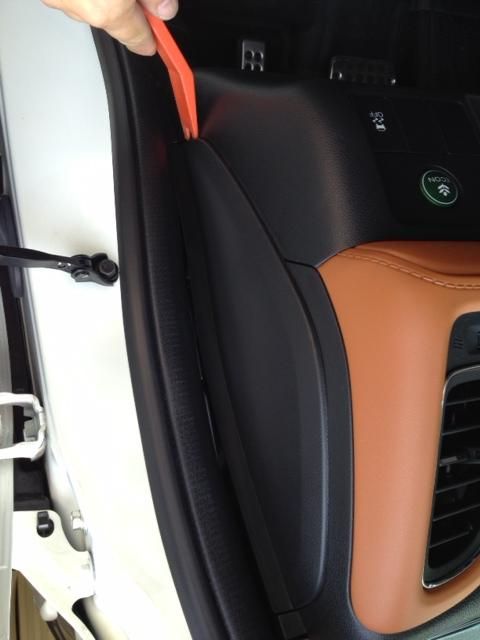

งัดแผงด้านข้าง มีแต่พุกพลาสติก ออกแรงดึงออกได้เลย

ดึงแผงพลาสติกใต้พวงมาลัย
มีแต่พุกเช่นกันดึงออกได้เลยครับ
แผงจะยาวจากด้านซ้าย สวิทช์สตาร์ท ยาวถึง
ด้านขวา ปุ่ม ECO

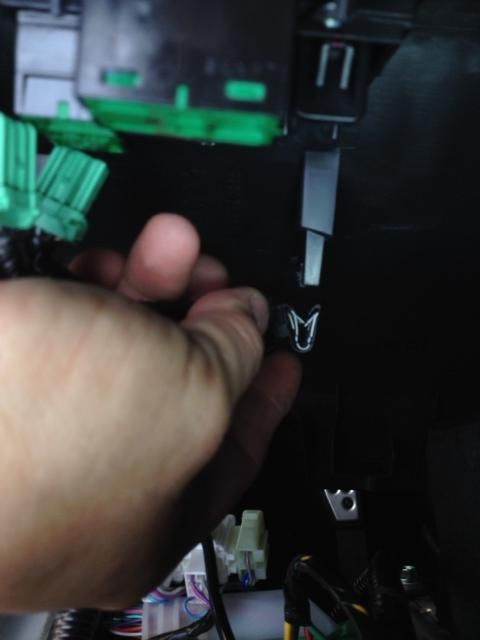

ถอดปลั๊กสวิทช์สตาร์ท


ถอดปลั๊กฝั่งสวิทช์ ECO

ปลดกิ๊บล็อคสายไฟ

กลับมาถอดฝั่งคนนั่ง
ต้องถอดเก๊ะใส่ของออก
เริ่มจาก


ดึงขอบยางประตูออก

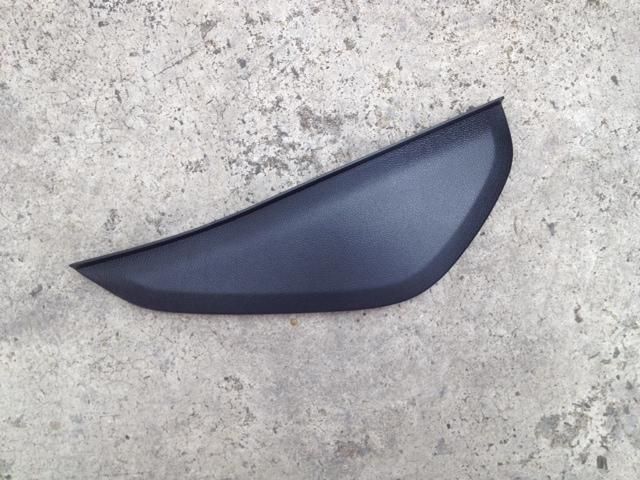

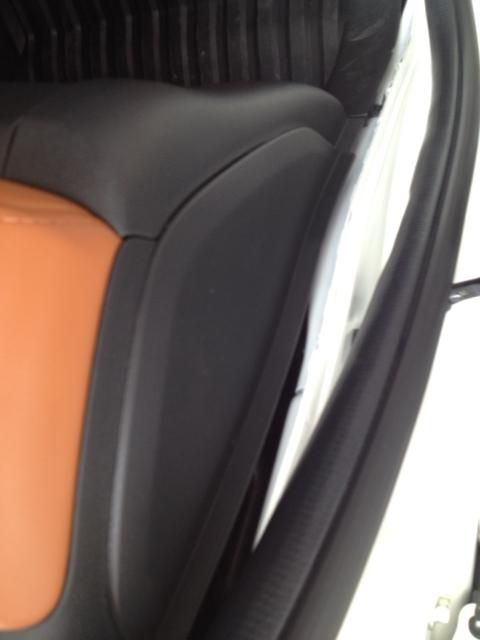

งัดแผ่นพลาสติกด้านข้าง มีแต่พุกพลาสติกครับ
งัดได้เลย

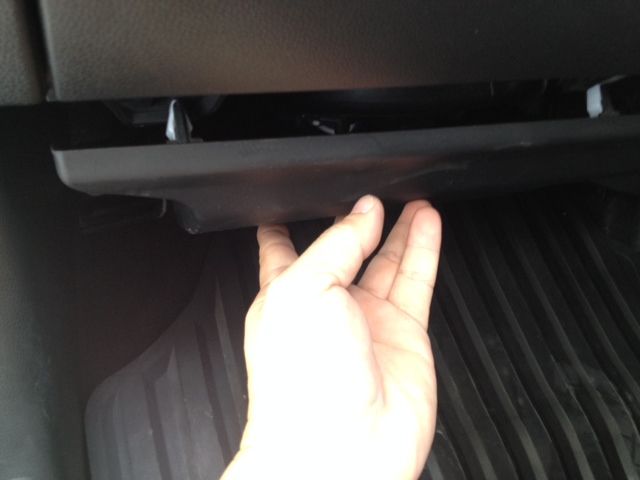

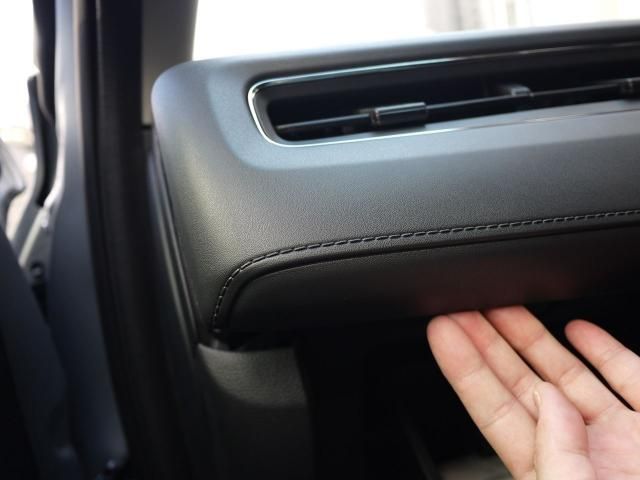

ถอดแผงปิดใต้เก๊ะใส่ของด้านผู้โดยสาร

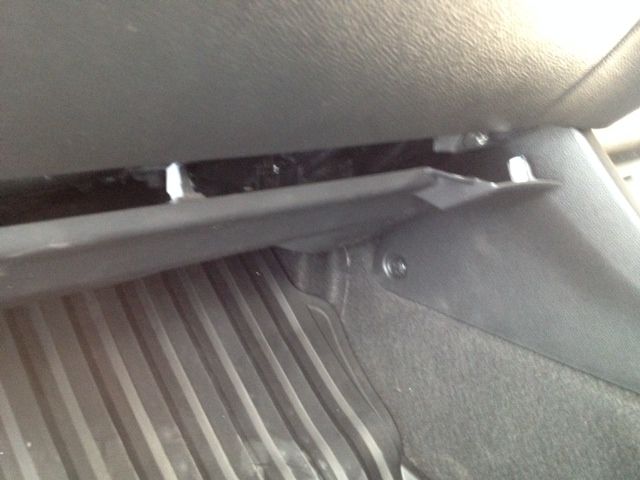

ด้านหน้ามีพุก 3 ตัว ด้านหลังเป็นเดือยสอด

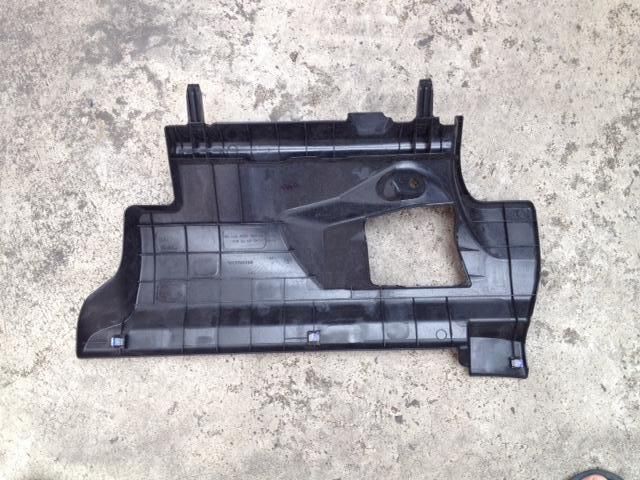

แผงพลาสติกใต้เก๊ะ

ถอดเก๊ะใส่ของด้านผู้โดยสาร
เปิดเก๊ะออก

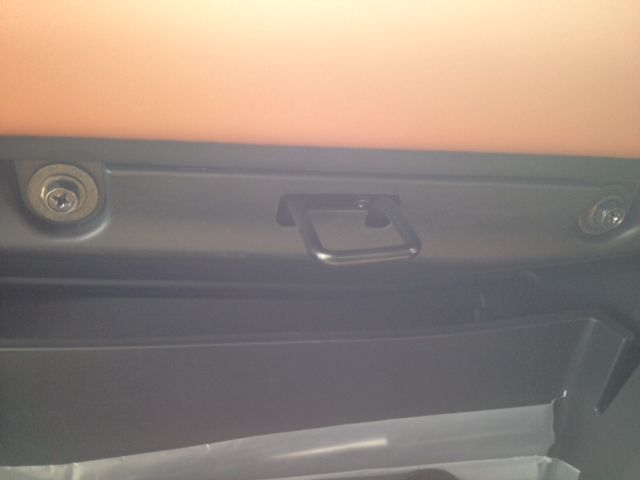

ด้านบนจะมีน็อต 2 ตัว
จะใช้บล็อคเบอร์8 ขันออก หรือ
ใช้ไขควงสี่แฉกขันออกก็ได้ครับ




ด้านล่างมี น็อตอีก 2 ตัว ขันออกได้เลย

สรุป เก๊ะใส่ของ ยึดด้วยน็อต 4 ตัว
ข้างบน 2 ตัว ด้านล่าง 2 ตัว
แต่ขันน็อตหมดไม่ต้องกลัวเก๊ะหล่นใส่นะครับ
เรายังต้องออกแรงดึง เพราะ
เก๊ะยังถูกยึดด้วยพุกด้านขวา ข้างหน้าปัดแอร์

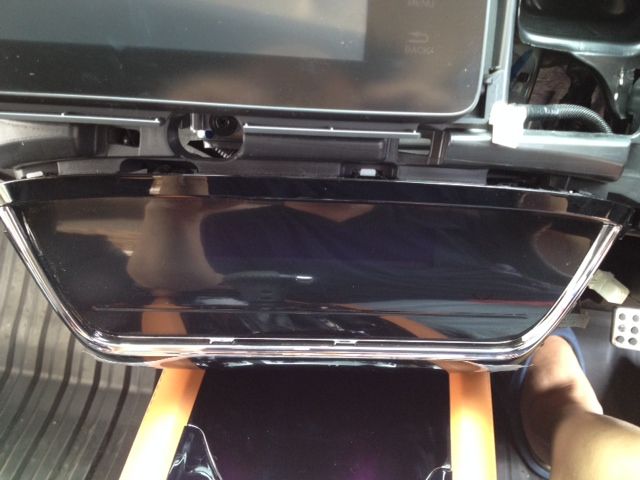

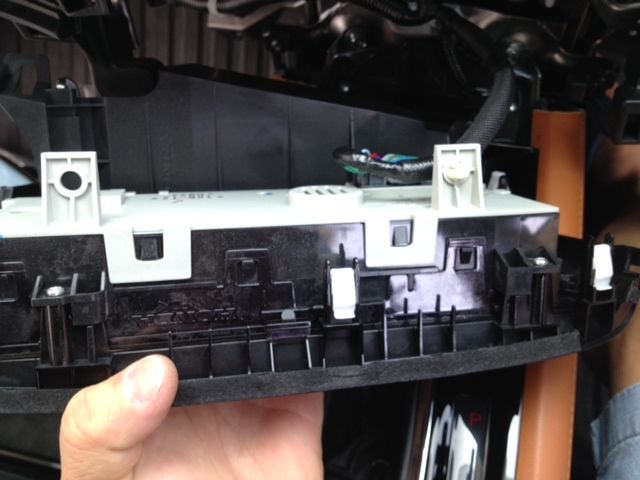

ถอดหน้าจอคอนโทรลแอร์

ออกแรงดึงออกได้เลย ยึดด้วยพุกพลาสติกล้วนๆ ไม่มีน็อต

ดึงปลั๊กคอนโทรลแอร์ออก
ยกคอนโทรลแอร์ออกได้แล้วครับ
Cr.เฮียชัย

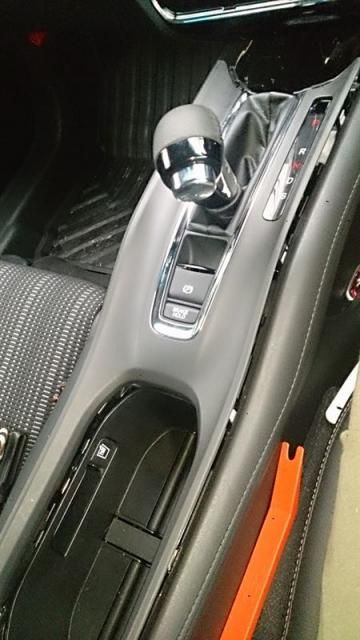

-ถอดคอนโซลเกียร์

ถอดคอนโซลกลางช่วงเกียร์


เลื่อนคันเกียร์มาอยู่ตำแหน่ง S
จะได้มีที่ขันน็อตได้สะดวก

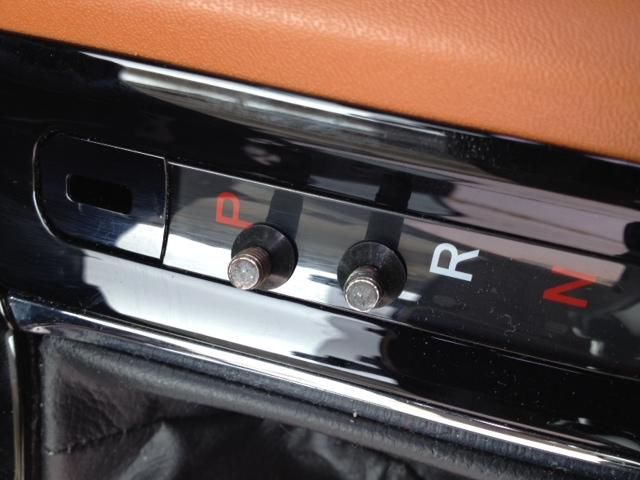

คลายน็อตสี่แฉก 2 ตัว

ดึงหัวเกียร์ขึ้น
แต่จะไม่หลุดออกมานะครับ
เพราะยังติดถุงเกียร์หนังอยู่
เอาวางพักไว้ข้างๆก่อน

เปิดฝาเก๊ะท้าวแขน

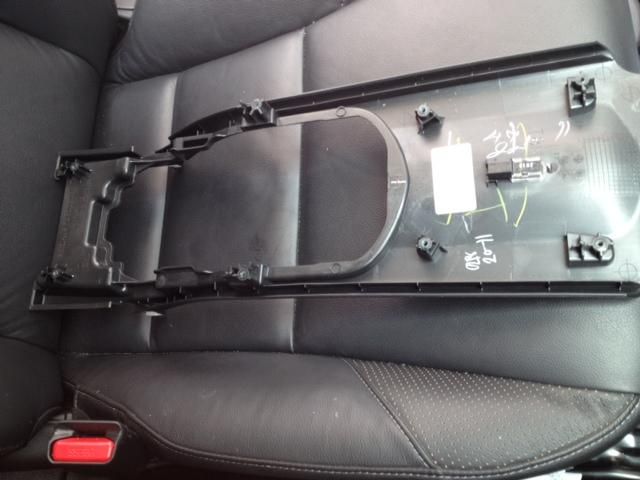

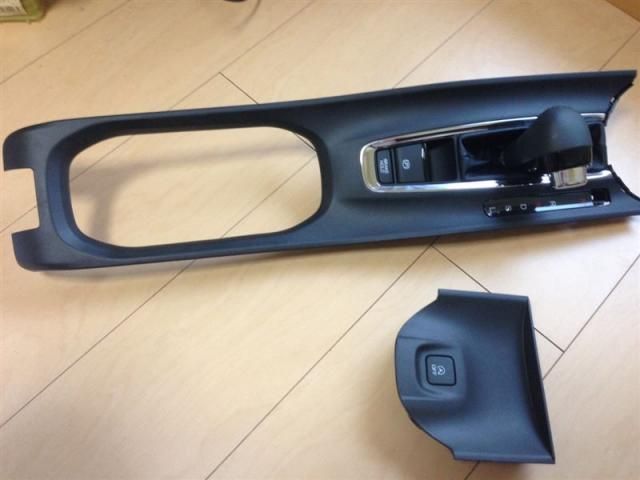

ดึงแผงพลาสติกคอนโซลกลาง
ที่มีตำแหน่งบอกเกียร์ออก
ขอลงรูปในสต๊อกนะครับลืมถ่าย

เริ่มดึงจากช่องใส่ถ้วย หรือขวดน้ำออก
ออกแรงดึงได้เลยครับเป็นพุกทั้งหมด
ค่อยๆไล่จากด้านหลังไล่ไปด้านหน้า
แล้วยกออกโดยดึงถอยหลังเล็กน้อย
เพราะพลาสติกชิ้นเล็กหน้าเกียร์
หน้าสุดเป็นเดือยสอดครับ

ดึงปลั๊กเบรคมือออก


ยกออกมาทั้งชิ้นพร้อมหัวเกียร์
อันนี้เป็นวิธีถอดของผมเอง
ผมว่าปลอดภัยกว่า การงัดชิ้นพลาสติกเล็กหน้าเกียร์ออกก่อน

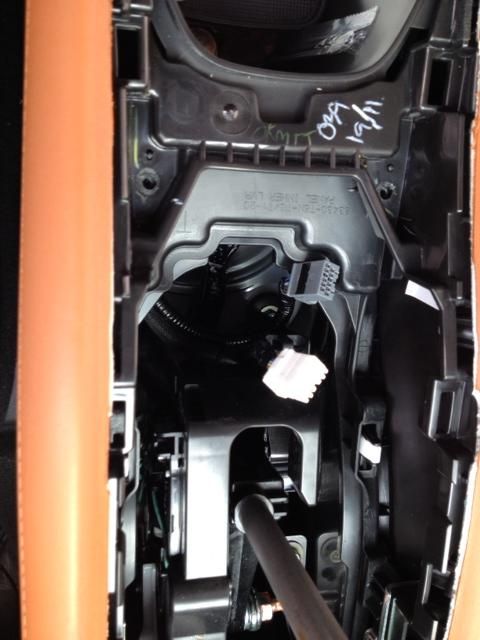

ถอดนวมหนังคอนโซลกลาง

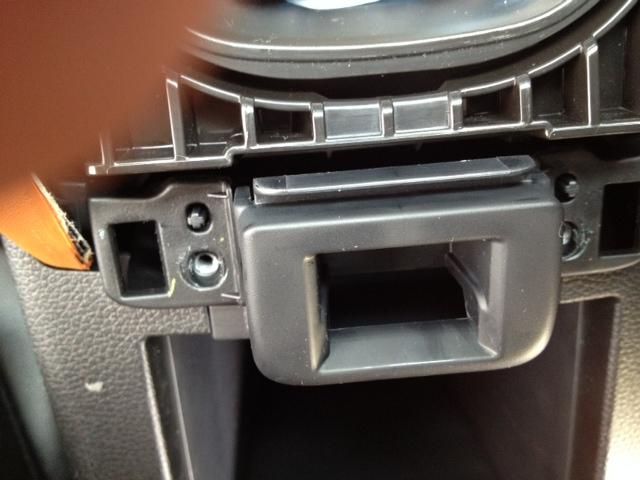

น็อตสี่แฉก 2 ตัว ใกล้ตัวล็อคฝาเก๊ะ

น็อตสี่แฉก 4 ตัวบริเวณใกล้เกียร์

น็อตสี่แฉก 4 ตัว ใต้คอนโทรลแอร์

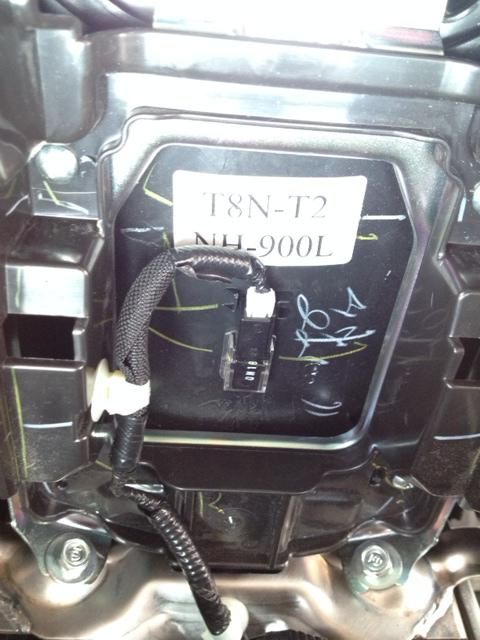

ดึงปลั๊กไฟส่องสว่างช่องเก็บของคอนโซลกลางออก เอาพุกยึดสายไฟออกด้วย

ออกแรงดึงนวมขึ้นได้เลย โดยยังมีพุกพลาสติกช่วยยึดอีก
ดึงขึ้นให้พุกพลาสติกหลุด และดึงถอยไปทางท้ายรถแล้วยกออก
เพราะด้านหน้าสุดเป็นเดือยพลาสติกสอดอยู่ในช่องเหล็กครับ

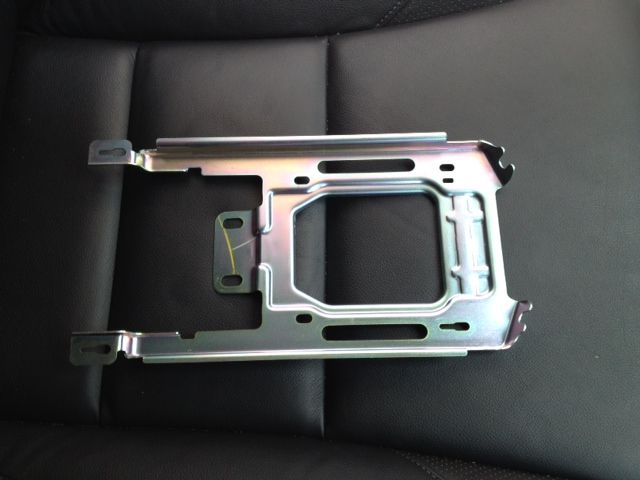

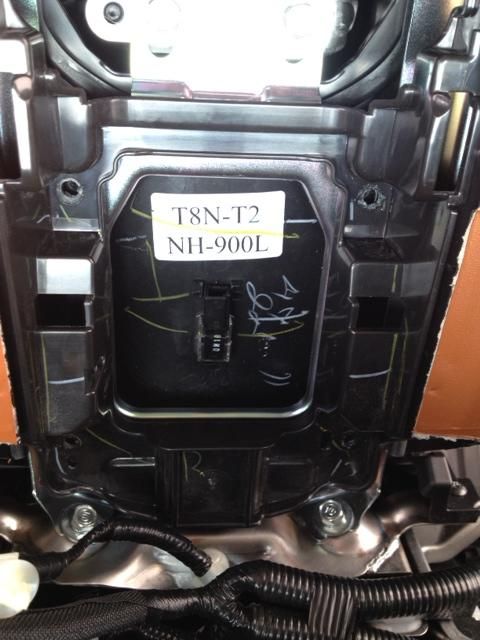

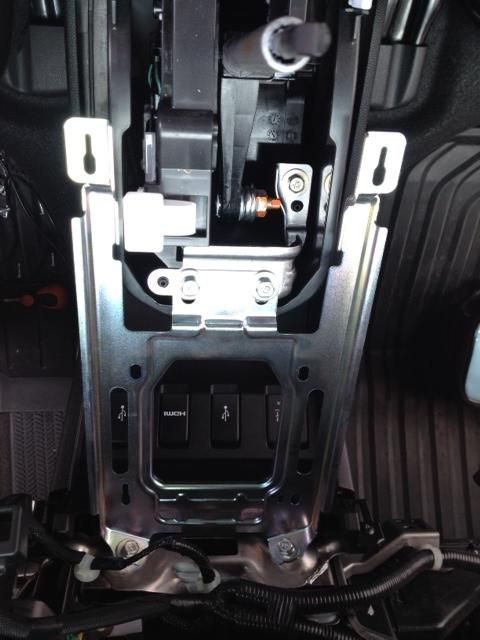

ถอดโครงเหล็กกลาง


ยึดด้วยน็อตเบอร์สิบ 4 ตัว
แล้วเอาออก


ถอดแผ่นพลาสติกเพดานช่องใส่ของกลาง

Cr.เฮียชัย


และแล้วเราก็ได้แผ่นพลาสติกเพดานช่องใส่ของใต้เกียร์เพื่อนำมาติดตั้ง ไฟLEDคอนโซลกลาง โดยที่วงกลมไว้คือตำแหน่งมาร์คเจาะที่มีให้ครับ

ขั้นตอนสำคัญคือการเจาะครับ
โดย จะมีทั้งหมด 4 รู ต่อ 1ข้าง
      3 รูน็อต     จะต้องเจาะ 5mm ที่หัว(ฝั่งแคบสุด),ตรงกลาง และ 8mm ที่รูบนสุดเพราะฐานยึดจะต้องทะลุขึ้นมา
      1 รูร้อยสาย จะต้องเจาะ 9-10mm เพราะ 8mm ค่อนข้างแน่นไปหน่อยครับ





เริ่มเจาะตำแหน่งแคบสุดก่อนครับ เพราะการยึดชิ้นนี้จำเป็นที่ขอบชิ้นงานจะต้องเสมอกันเพื่อไปชนกับแผงนวมข้างเกียร์ซึ่งจะติดกับเบาะนั่ง จะมองเห็นงานเลยว่าสนิทไหม ส่วนฝั่งใต้แอร์สามารถยืดหยุ่นได้ครับเพราะจะถูกบังสายตาจากด้านข้าง







จากนั้นก็ยึดจุดกลางไล่มาถึงบนสุด โดยการเจาะยึด จะค่อยๆไล่เจาะและยึด เจาะและยึด เจาะและยึด จนครบ 3 เพราะจะไม่ตรงมาร์คเท่าที่ควรครับ นี่เป็นเหตุผลที่เลือกดอกเจาะ 5mm เข้ามาดำเนินงาน
    -ซ้ายเจาะแล้วเตรียมยึดครับ
    -ขวายึดและสอดสายเรียบร้อยแล้ว
    **ปล.จริงๆยึดครบแล้วแต่ถอดเพื่อถ่ายให้เห็นภาพครับ


เมื่อทำเสร็จแล้วก็ประกอบกลับคืนครับ ทำการเสียบสายเชื่อมต่ออุปกรณ์(หัวเขียว)และพันโฟมเทปที่แถมมา





จากนั้นใส่แผ่นนี้กลับคืน โดยเดินสายให้สายลอดเข้าไปใต้แผ่นเหล็กยึดชุดคอนโทรลแอร์






จากนั้นยึดแผ่นเหล็กกลับคืน






 เสียบสาย y ที่สายเดิมของไฟฉุกเฉิน พันโฟมเทปที่แถมมาและรัดด้วยเคเบิ้ลไทร์กับสายปุ่ม start ไปจนถึงโคนสายครับ





ลอดปลายสายออกมาที่เดิมของไฟฉุกเฉิน


จากนั่นประกอบชุดนวมกลับคืน โดยทิ่มลิ้นเข้าร่องกลาง จากนั้นยึดสกรู จะยาวเหมือนกันหมด(8ตัว)   ยกเว้นส่วนบริเวณยึดที่วางแก้ว จะสั้น(2ตัว)

พอยึดครบก็ใส่ top คอนโซลเกียร์ โดยสอดเดือยด้านหน้าเข้าไปใต้แผงแอร์ก่อน
เสียบสายไฟตำแหน่งเกียร์ และสายเบรคมือ
จากนั้นก็ค่อยๆปล่อยให้แนบลง และจัดตำแหน่งหัวเกียร์ให้ปุ่มไปทางด้านหลัง(เหมือนตอนถอด) จากนั้นก็ทิ่มลงไปตรงๆและบิดกลับมาตามตำแหน่งปกติ แล้วไล่กดtopให้ครบจนสนิท และขันน็อตหัวเกียร์คืน2ตัว

ใส่คอนโทรแอร์โดยเล็งขาล่างซ้ายและขวาให้ตรงก่อนแล้วค่อยดันและกดด้านบนให้เสียงคลิบล็อคลั่น

กลับไปใส่ลิ้นชัก แผ่นใต้ลิ้นชัก
และแผ่นใต้พวงมาลัย
นวมช่องแอร์ เสียบสายไฟฉุกเฉินก่อนใส่คืน(สายYเส้นใหม่) แผ่นปิดข้างทั้ง 2 ฝั่ง และ ดันยางกระดูกงูกลับ เสร็จจบงานครับ


จากนั้นทดลองการทำงาน จะติดเมื่อเปิดไฟหรี่ -ไฟใหญ่
